ネットワーク技術は現代のITインフラにおいて不可欠な要素となっています。しかし、ネットワークを深く理解するためには、その基本となる「プロトコル」と「レイヤ」の概念をしっかり把握することが重要です。
この2つは、ネットワーク通信がどのように行われ、データがどのように転送されるのかを理解するための鍵となります。
本記事では、ネットワーク通信の背後にあるプロトコルとレイヤの役割について解説します。
これにより、ネットワークがどのように機能し、どのように最適化できるのか、さらにどのようにセキュリティを確保できるのかが明確になります。
ネットワークの基本的な動作を理解することで、実際のシステム設計や運用にも役立つ知識を得ることができます。
プロトコルとレイヤの概要
ネットワーク通信を理解するためには、プロトコルとレイヤという基本的な概念を理解することが重要です。
これらは、データがどのようにネットワークを通じて送受信されるかを決定づける要素となります。
ネットワークの世界では、通信の仕組みをより効率的かつ安全に行うために、プロトコルとレイヤがどのように機能しているのかを知ることが必要です。
プロトコルとは何か
プロトコルとは、コンピュータネットワークでデータ通信を行う際に必要な「通信規約」や「ルール」を指します。異なるコンピュータやネットワーク機器が、スムーズにデータをやりとりするためには、共通のルールを守る必要があります。

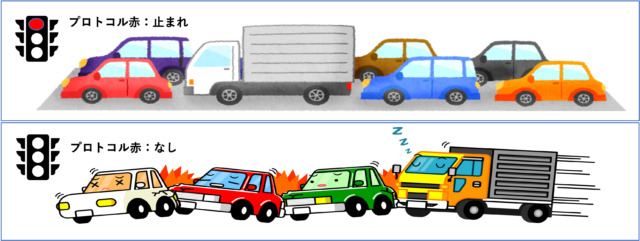

上イメージ（信号が赤）:
これはプロトコルに従って、ネットワーク通信を止める、もしくは制限する状態を表現しています。通信のルールに従うことで、適切なデータ転送が行われることを示唆しています。
下イメージ（信号がない）:
交通信号がない状態、すなわちプロトコルがないと、混乱や衝突が発生することを表しています。これは、ネットワーク通信においても、プロトコルがないとデータが乱れて誤った通信が行われるという状況に例えられます。
プロトコルは、この「やりとりを行うルール」を定めるもので、実際の通信における約束事として機能します。
プロトコルは「通信規約」や「接続手順」と訳されることが多いですが、難しく考えず「情報をやり取りするルール」と考えてください
通信規約とその重要性
通信規約は、データが正しく相手に届くための指針となります。
例えば、インターネットでウェブサイトを閲覧する際には、HTTPというプロトコルを使用して、ブラウザとサーバがデータを送受信します。
もし、プロトコルが定められていなければ、データの形式や順序が不明確になり、通信が成立しなくなります。プロトコルは、情報の整合性を保ち、エラーが発生しないようにするための基本的なルールであるため、非常に重要です。
レイヤとは何か
レイヤは、ネットワーク通信を階層的に分けて考えるための仕組みです。プロトコルのひとつひとつの階層をレイヤと考えてください。
レイヤを分けることによって、ネットワーク機器やプロトコルが異なっても、システム全体が円滑に動作するようになります。

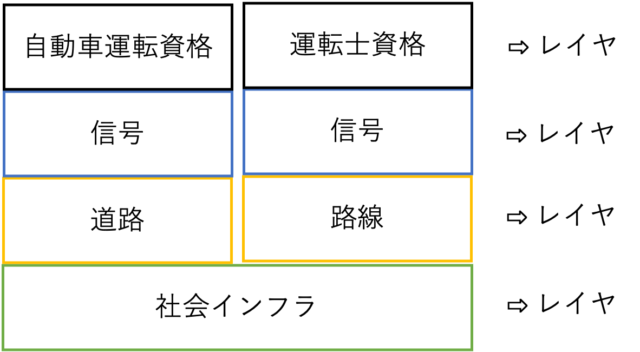

| レイヤ | 例え | 対応するネットワーク層 |
|---|---|---|
| 最上層 | 運転免許（アクセス制限や認証） | セッション層、アプリケーション層（認証やセキュリティ管理） |
| 上層 | 信号 | トランスポート層、アプリケーション層（データの順序やエラー制御） |
| 中層 | 道路 | データリンク層、ネットワーク層（データが経路を通るための制御） |
| 最下層 | 社会インフラ（道路や鉄道など） | 物理層（データが伝送される物理的なメディア） |
コンピュータ同士がデータをやりとりする過程を、複数のレイヤ（層）に分けることによって、各段階で必要な処理を専門的に行わせ、効率的に通信を実現します。
階層構造の理解とその役割
ネットワーク通信は、一般的にいくつかの階層に分かれて実行されます。
例えば、OSI参照モデルでは、通信を7つの層に分けて考えます。これらの層には、それぞれ異なる役割があります。
物理層（L1）はハードウェアの通信、データリンク層（L2）はデータフレームの送受信、ネットワーク層（L3）はパケットのルーティング、トランスポート層（L4）は信頼性のある通信の確立など、それぞれが特定の機能を担当します。
プロトコルとレイヤの関係
プロトコルとレイヤは密接に関連しています。プロトコルは、各レイヤにおける通信規則や処理方法を定義します。
例えば、トランスポート層のTCP（Transmission Control Protocol）プロトコルは、データの順序やエラーの検出を担当し、これを基にした通信が保証されます。
また、IPプロトコルはネットワーク層で、データパケットの宛先を決定し、ネットワーク上のルータを介して転送します。このように、プロトコルはレイヤごとに異なる処理を行い、ネットワーク通信を支えています。
OSI参照モデルとTCP/IPモデル
OSI参照モデルとTCP/IPモデルは、ネットワーク通信を理解するための二つの代表的なフレームワークです。OSI参照モデルは7つの層から構成され、各層がネットワーク通信の特定の処理を担当します。
一方、TCP/IPモデルはよりシンプルな4層構成で、インターネットプロトコル（IP）を中心に通信を行います。これらのモデルは、ネットワーク機器やプロトコルの設計を理解する上で重要な指針となります。
具体的には、OSIモデルでは以下の7層が定義されています：
| 層 | 役割 |
|---|---|
| L1: 物理層 | ハードウェアによる物理的なデータ転送 |
| L2: データリンク層 | フレームの送受信、エラー検出と修正 |
| L3: ネットワーク層 | ルーティング、パケットの転送 |
| L4: トランスポート層 | 信頼性のあるデータ伝送、エラー処理 |
| L5: セッション層 | セッションの管理、通信の同期 |
| L6: プレゼンテーション層 | データの形式変換、暗号化 |
| L7: アプリケーション層 | ユーザとアプリケーションのインターフェース |
ネットワークで最も重要な4つのレイヤ
TCP/IPモデルは、以下の4つの層に分類されます：
| 層 | 役割 |
|---|---|
| L2: データリンク層 | 物理層とデータリンク層を統合した層 |
| L3: ネットワーク層 | IPアドレスによるパケット転送 |
| L4: トランスポート層 | データの信頼性確保、TCP/UDPの使用 |
| L7: アプリケーション層 | ユーザアプリケーションのインターフェース、HTTP、FTP、SMTPなど |
これらのモデルを理解することで、ネットワーク通信の処理がどのように行われるか、またそれぞれのプロトコルがどのレイヤでどのような役割を果たしているのかを明確に把握することができます。
ネットワーク通信におけるプロトコル
ネットワーク通信を支える基本的な要素の一つが「プロトコル」です。プロトコルとは、ネットワーク上でデータを送受信するための約束事であり、これによって異なるコンピュータやネットワーク機器が正しくデータをやりとりできます。
ここでは、代表的なプロトコルであるHTTP、FTP、TCP、UDPについて詳しく解説し、これらがどのようにネットワーク通信を実現するかを理解します。

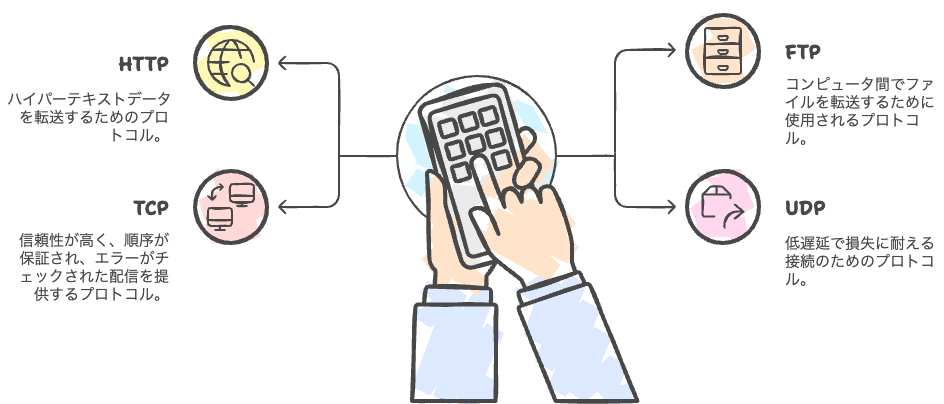

HTTP、FTP、TCP、UDPの役割
ネットワーク上でデータをやり取りする際に使用されるプロトコルには多くの種類がありますが、特に重要なのはHTTP、FTP、TCP、UDPです。
それぞれのプロトコルは異なる目的で使用され、ネットワーク通信における重要な役割を担っています。以下に、これらのプロトコルが果たす役割と、それぞれの特徴について詳しく説明します。
まずは、これらのプロトコルがどのように動作するのか、そしてどのような場面で使用されるのかを理解することが大切です。
HTTP（HyperText Transfer Protocol）
HTTPは、ウェブブラウザとウェブサーバが通信する際に使用されるプロトコルです。
ウェブページを表示するために、ブラウザはHTTPを使用してウェブサーバにリクエストを送り、サーバはレスポンスとしてHTMLデータや画像、CSSファイルなどを返します。
HTTPは「ステートレス」と呼ばれる特性を持ち、リクエストとレスポンスの間で状態を保持しません。これにより、各リクエストが独立して処理されるため、効率的な通信が可能です。
FTP（File Transfer Protocol）
FTPは、インターネットを介してファイルを転送するためのプロトコルです。
FTPは、クライアントとサーバ間でファイルをアップロードしたりダウンロードしたりするために使用され、特に大容量のファイル転送に便利です。
FTPには「アクティブモード」と「パッシブモード」があり、接続の方法が異なりますが、基本的にはデータ転送を効率的に行うための仕組みです。
TCP（Transmission Control Protocol）
TCPは、信頼性のあるデータ転送を保証するプロトコルです。
TCPは、データが確実に相手に届くようにデータをパケットに分割し、それぞれに順番を付けて送信します。送信側と受信側の間で「確認応答」を行い、データが正しく届いたかを確認しながら通信を進めます。
この仕組みにより、データの損失や順序の乱れを防ぐことができます。ウェブサイト閲覧や電子メールの送受信など、多くのアプリケーションでTCPが使用されています。
UDP（User Datagram Protocol）
UDPは、TCPと比較してシンプルなプロトコルで、データの順序や確認応答なしで一方向にデータを送ることができます。
信頼性は低いですが、速度が速いため、リアルタイム性が求められるアプリケーション（例えば、動画ストリーミングやオンラインゲーム）でよく使用されます。
UDPはエラー検出機能を持っていますが、エラー修正は行わず、エラーが発生してもデータを再送信することはありません。
IPアドレスとポート番号の重要性
ネットワーク通信において、IPアドレスとポート番号は非常に重要な役割を果たします。これらは、データが正しい宛先に届けられるために必要不可欠な情報です。次に、それぞれの役割を詳しく見ていきましょう。

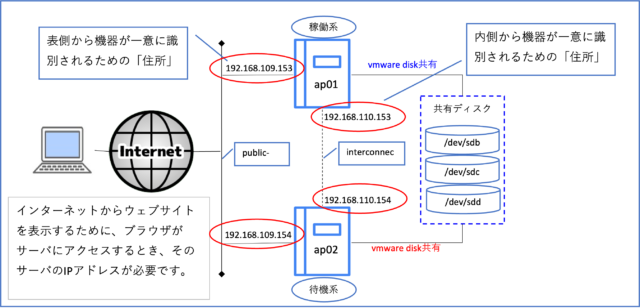

IPアドレス

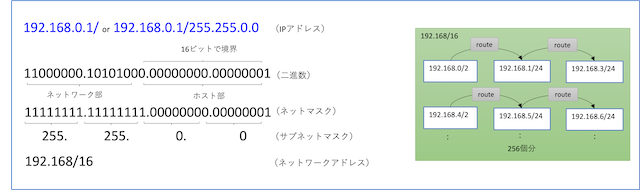

IPアドレスは、インターネットに接続された機器が一意に識別されるための「住所」のようなものです。
例えば、ウェブサイトを表示するために、ブラウザがサーバにアクセスするとき、そのサーバのIPアドレスが必要です。
IPアドレスは、IPv4（例: 192.168.0.1）とIPv6（例: 2001:0db8:85a3:0000:0000:8a2e:0370:7334）の二つのバージョンがあります。
IPv4は32ビット、IPv6は128ビットの長さを持ち、アドレス空間が広いため、今後はIPv6の普及が進むと予測されています。
ポート番号
ポート番号は、通信相手のコンピュータ内の特定の「アプリケーション」を識別するための番号です。
例えば、HTTPでウェブページを表示する際、標準的に使用されるポート番号は80番です。同様に、FTPは21番ポート、SSHは22番ポートを使用します。
ポート番号は、通信の内容を区別するための役割を果たし、同一のIPアドレスを持つ複数のサービスを区別するために必要です。
IPアドレスとポート番号が組み合わさることで、通信相手のコンピュータとその中で使用するサービスを一意に特定することができます。
例えば、ブラウザがHTTP通信を行う場合、送信先は「192.168.0.1:80」という形式で指定されます。
これにより、ブラウザは正しいサーバと通信し、正しいウェブページを受け取ることができます。
ネットワーク通信を成功させるためには、これらのアドレス情報が非常に重要であり、正しい設定が必要です。
データがインターネットを介して移動する際には、IPアドレスとポート番号を使って、データが適切に届くべき場所に届けられます。
レイヤの独立性とカプセル化

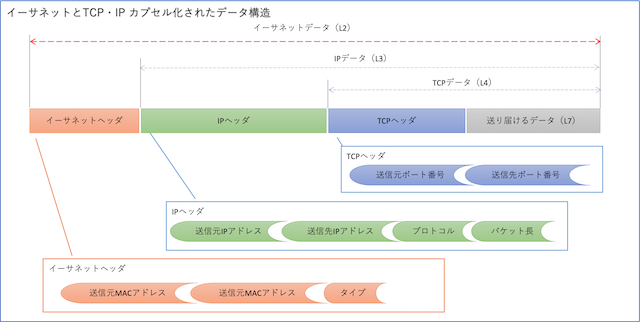

プロトコルのカプセル化の流れ
- イーサネットヘッダ（L2）:
最も下位のデータリンク層で、物理的なデバイスのアドレス（MACアドレス）や通信タイプ（プロトコル）などが付加されます。 - IPヘッダ（L3）:
ネットワーク層で、デバイス間の通信をルーティングするための情報（送信元IPアドレス、送信先IPアドレス）や、プロトコル（例：TCP）などの情報が付加されます。 - TCPヘッダ（L4）:
トランスポート層で、通信の信頼性や順序制御を行うための情報（送信元ポート番号、送信先ポート番号）などが付加されます。 - 最上層（L7）:
アプリケーション層で、最終的に送信されるデータ（例えば、ウェブページのコンテンツやファイルなど）が含まれます。
ネットワーク通信において、レイヤの独立性と**カプセル化**は非常に重要な概念です。
これらの概念により、ネットワークは効率的に運用され、複雑な通信プロセスが簡素化されます。特にOSI参照モデルやTCP/IPモデルでは、各層が独立して機能することが強調されています。
レイヤの独立性
**レイヤの独立性**は、各層が他の層の詳細を意識することなく機能することを意味します。これにより、ネットワークの各層が独立して動作し、変更や拡張がしやすくなります。
上位層のプロトコルやアプリケーションは、下位層がどのように機能しているかを意識することなく通信を行います。
レイヤの独立性の利点
レイヤの独立性には以下の利点があります：
- 柔軟性: 新しい技術やプロトコルが導入されても、既存の通信システムに影響を与えずに運用を続けることができます。
- 保守性: 各層を独立して管理することができるため、ネットワークのメンテナンスや更新が容易になります。
- 拡張性: 必要に応じて、各層を個別に拡張・変更できるため、将来の成長に柔軟に対応できます。
カプセル化
カプセル化とは、データが送信元から送られる際に、各プロトコルがそのデータに必要な情報を追加していくプロセスです。
データがネットワークを通過する際、各層が自分の必要な情報を付加し、最終的に物理層でデータが送信される形になります。
カプセル化のプロセス
データのカプセル化は、以下のように進行します：
- アプリケーション層：最初に、データは「ペイロード」としてアプリケーション層に渡されます。
- トランスポート層：データにポート番号やエラーチェック情報（例：TCPヘッダー）を追加します。
- ネットワーク層：データに宛先IPアドレスやルーティング情報を追加します。
- データリンク層：フレームとしてデータをパッケージ化し、エラーチェックを行います。
- 物理層：最終的にデータはビット列として送信されます。
カプセル化の利点
カプセル化により、ネットワーク通信は以下のように効率的に行われます：
- データの整理:
各層でデータに必要な情報を追加することで、ネットワーク通信の整合性が保たれます。 - エラー処理:
各層でエラー検出や修正が行われるため、通信中にエラーが発生しても対処が可能です。 - セキュリティ強化:
カプセル化されたデータは各層で追加情報を持っており、データが正しく送信されているか確認できます。
ネットワーク通信の実務的な流れ
ネットワーク通信は、現代の情報社会を支える重要な要素です。
企業や個人がインターネットを利用してデータを送受信する際、背後でどのような流れが進行しているのかを理解することは、ネットワークの管理やトラブルシューティングにおいて非常に有益です。
本記事では、ネットワーク通信の実務的な流れについて、特にデータパケットの送受信、ルーティングとスイッチングに焦点を当てて解説します。
データパケットの送受信
ネットワーク通信において、データは通常「パケット」と呼ばれる小さな単位に分割され、送信されます。
パケットは、通信を効率的かつ確実に行うための基本的な単位であり、各パケットには送信先や送信元、データそのものが含まれています。

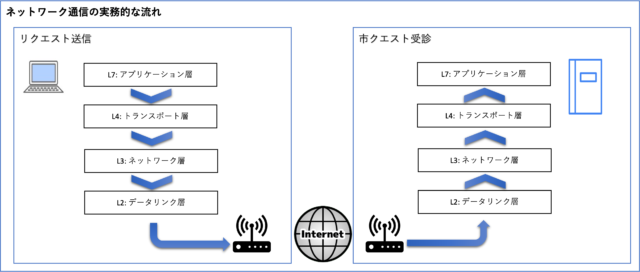

アプリケーション層（L7）から始まり、下位層へデータが伝わり、最終的にデータリンク層（L2）でネットワークに送信される流れが表現されています。また、受信側ではその逆順で処理されます。
データパケットがどのように送受信されるのか、その流れを理解することは、ネットワークの設計や運用に欠かせません。
プロトコルによるデータのカプセル化
データパケットの送信において重要なのが「カプセル化」というプロセスです。
カプセル化とは、送信するデータを複数のプロトコルに従って順次「包み込んでいく」ことを指します。
これにより、データが複数のネットワーク機器を通過する際に、それぞれのプロトコルが適切な形式でデータを処理できるようになります。
ネットワーク通信では、データが複数の層を経て送信されます。OSI参照モデルやTCP/IPモデルに基づき、データは以下のようにカプセル化されます：
- アプリケーション層:
最上位の層で、送信するデータが決まります（例: HTTPで送信するウェブページの内容） - トランスポート層:
データを「セグメント」と呼ばれる単位に分割し、エラー検出や順序管理を行います（例: TCP） - ネットワーク層:
パケットに送信先のIPアドレスを付加します（例: IPプロトコル） - データリンク層:
物理的な送信先（MACアドレス）を付加し、フレームに分割します - 物理層:
実際のデータ転送を行うため、ビット列として変換され、ネットワークケーブルや無線を通じて送信されます
これらの層を経てデータが送信され、受信側では逆の順番でデータが「デカプセル化」されていきます。データは最終的にアプリケーション層に届き、目的の処理が行われます。
ルーティングとスイッチング
ネットワーク通信が行われる際、データは送信元から受信先に向かって適切な経路を通って移動する必要があります。
ルーティングとスイッチングは、この経路選定とデータ転送において重要な役割を果たします。それぞれの役割を理解することは、効率的で確実なネットワーク通信の実現に繋がります。
ネットワーク機器は、データが目的の場所に届くように経路を選定し、転送する役割を担います。
主に使用されるネットワーク機器には「ルータ」と「スイッチ」があります。
スイッチがあればPC同士で通信はできるけど、外（インターネット）には出られない
ルーターがあるからインターネットとの橋渡しができる
どちらも必要だけど、「スイッチは内部用」「ルーターは外部との接続」と覚えると理解が早い
[ ルーターとスイッチの役割比較表 ]
| 項目 | ルーター | スイッチ |
|---|---|---|
| 役割 | 異なるネットワーク同士をつなぐ | 同じネットワーク内の機器同士をつなぐ |
| 対応する階層 | OSIモデルのネットワーク層（L3） | OSIモデルのデータリンク層（L2） |
| 通信範囲 | 異なるセグメントやインターネット全体 | 同じセグメント内（例：192.168.1.x） |
| 識別に使う情報 | IPアドレス（ネットワーク上の住所） | MACアドレス（機器固有の番号） |
| 主な使用例 | インターネットへの接続・セグメント間の中継 | 家庭内や社内LANの配線・通信管理 |
ルータ
ルータは、異なるネットワーク間でデータを転送する役割を担います。ルータはIPアドレスをもとに、最適な経路を選択し、データを送信先に届けます。
例えば、異なるサブネットにまたがる通信が発生した場合、ルータはどの経路を通るべきかを決定し、データを転送します。ルーティングテーブルというデータベースを使用して、経路選択を行います。
スイッチ
スイッチは、同一ネットワーク内でデータを転送する役割を担います。
スイッチはMACアドレスをもとに、受信したデータをどの機器に転送すべきかを決定します。スイッチは、複数のデバイスが同時にデータを送受信できるようにするため、ネットワークの効率を向上させる重要な役割を果たします。
スイッチは、ネットワーク内のフレームを適切に転送することにより、ネットワークの帯域幅を最大限に活用します。
共通前提
- セグメント1（左側）: 192.168.1.0/24（仮想ルータ：192.168.1.254）
- セグメント2（右側）: 192.168.2.0/24（仮想ルータ：192.168.2.254）
- すべてのゲストOSのデフォルトゲートウェイは、各セグメント内の仮想ルータ（.254）
[ ルーティングテーブル ]
🔹例：ゲストOS：192.168.1.1（wb01）
| 宛先ネットワーク | サブネットマスク | ゲートウェイ | インターフェース |
|---|---|---|---|
| 192.168.1.0 | 255.255.255.0 | 0.0.0.0 | eth0 |
| 192.168.2.0 | 255.255.255.0 | 192.168.1.254 | eth0 |
| 0.0.0.0 | 0.0.0.0 | 192.168.1.254 | eth0 |
🔹例：ゲストOS：192.168.2.3（ap02）
| 宛先ネットワーク | サブネットマスク | ゲートウェイ | インターフェース |
|---|---|---|---|
| 192.168.2.0 | 255.255.255.0 | 0.0.0.0 | eth0 |
| 192.168.1.0 | 255.255.255.0 | 192.168.2.254 | eth0 |
| 0.0.0.0 | 0.0.0.0 | 192.168.2.254 | eth0 |
🔹例：仮想ルータ（192.168.1.254側） のルーティング（仮想機能上）
| 宛先ネットワーク | サブネットマスク | ゲートウェイ | インターフェース |
|---|---|---|---|
| 192.168.1.0 | 255.255.255.0 | 0.0.0.0（直結） | VMNet8（左） |
| 192.168.2.0 | 255.255.255.0 | 192.168.2.254 | VMNet8（右） |
これらのネットワーク機器が連携してデータを適切な場所に届けるため、ネットワークは効率的に動作します。
ルータはネットワーク間でのデータの転送を、スイッチは同一ネットワーク内での効率的なデータ転送を担当し、ネットワーク通信がスムーズに行われるようにします。
ネットワーク機器の選定や設計は、ネットワーク全体のパフォーマンスや信頼性に大きな影響を与えるため、慎重に行う必要があります。ルータやスイッチを適切に配置することで、データの遅延や損失を最小限に抑え、ネットワークの効率を最大化することができます。
実際のネットワーク設計におけるプロトコルとレイヤ
ネットワーク設計は、通信の効率化や信頼性の確保、セキュリティの強化など、さまざまな要素を考慮しながら行われます。
特に、プロトコルとレイヤは、ネットワーク設計の根幹を成す重要な要素です。プロトコルは、データがネットワーク上でどのように伝送されるかを定義する規約であり、レイヤはその通信を段階的に分けて処理する仕組みを提供します。
この二つは、ネットワーク設計における効率的なデータ転送とセキュリティの確保を実現するために重要です。
ネットワーク設計の基礎
ネットワーク設計では、まず通信を効率的に行うためにどのようなプロトコルを選ぶかが重要です。
効率的なデータ転送と信頼性を確保するためには、適切なプロトコルの組み合わせを選定する必要があります。設計段階でプロトコルを正しく選定することにより、後の運用や管理がスムーズになります。
効率的なデータ転送と信頼性の確保
ネットワーク設計の基本的な目標は、効率的で信頼性の高いデータ転送を実現することです。
データ転送が効率的であるためには、通信の遅延を最小限に抑え、帯域幅を有効に利用する必要があります。また、信頼性の確保には、データの損失やエラーを防ぐための仕組みが欠かせません。
例えば、TCP（Transmission Control Protocol）は、信頼性のあるデータ転送を保証するプロトコルです。
TCPは、データをセグメントという単位に分割し、送信先で正しい順番にデータが届くように制御します。これにより、データの順序や損失が発生することを防ぎ、通信の信頼性を高めることができます。
一方、UDP（User Datagram Protocol）は、TCPと比べてシンプルで高速なプロトコルです。
UDPは信頼性のある転送を保証しませんが、リアルタイム性が求められる通信（例えば、動画や音声のストリーミング）に適しています。ネットワーク設計においては、どのプロトコルを選択するかが通信の効率性と信頼性に大きな影響を与えます。
また、ネットワーク設計では、適切なレイヤ構造を選ぶことも重要です。
OSI参照モデルやTCP/IPモデルでは、通信を階層的に分け、各層に特定の役割を持たせています。
これにより、各層で効率的に処理を行い、通信のパフォーマンスを最大化します。
セキュリティとプロトコルの関係
ネットワークセキュリティは、ネットワーク設計において欠かせない要素です。
セキュリティを確保するためには、適切な暗号化技術や認証プロトコルを選択し、ネットワーク上でのデータ保護を強化する必要があります。
セキュリティを考慮したプロトコル選定は、機密情報を守り、不正アクセスを防ぐための鍵となります。
暗号化と認証プロトコルの重要性
ネットワーク上で送受信されるデータの暗号化は、セキュリティを確保するための基本的な手段です。
暗号化により、第三者が通信内容を傍受しても、その内容を理解できないようにすることができます。
代表的な暗号化プロトコルには、SSL/TLS（Secure Sockets Layer/Transport Layer Security）があります。
これらは、特にインターネット通信において重要な役割を果たし、ウェブサイトのセキュリティを保護するために広く使用されています。
SSL/TLSは、通信データを暗号化するだけでなく、サーバの認証も行います。
これにより、悪意のある第三者による中間者攻撃（Man-in-the-Middle Attack）を防ぐことができます。
SSL/TLSを使用した通信は、例えばオンラインバンキングや電子商取引において不可欠です。
また、認証プロトコルは、ネットワークに接続する機器やユーザーの身元を確認するために使用されます。
代表的な認証プロトコルには、RADIUS（Remote Authentication Dial-In User Service）やLDAP（Lightweight Directory Access Protocol）があります。
これらのプロトコルを用いることで、ユーザーや機器が正当なものであることを確認し、不正アクセスを防ぐことができます。
セキュリティが確保されたネットワーク設計は、企業の機密情報を守るために欠かせません。暗号化と認証を適切に組み合わせることで、ネットワークを安全に運用し、外部からの脅威に対抗することができます。
まとめ
ネットワーク設計におけるプロトコルとレイヤの役割を理解することは、効率的で信頼性の高い通信を実現するための第一歩です。
プロトコルを適切に選択し、レイヤを活用することで、通信のパフォーマンスとセキュリティを最適化できます。また、暗号化技術や認証プロトコルを組み合わせることで、ネットワークセキュリティを強化し、機密情報を保護することができます。
ネットワーク設計は非常に複雑であり、多くの要素を考慮する必要がありますが、プロトコルとレイヤの理解を深めることで、より良いネットワークの設計が可能となります。
▶︎ 次は「IPアドレスとサブネット: 実務で活かせるネットワーク技術の基本」の基本を押さえていきましょう。
